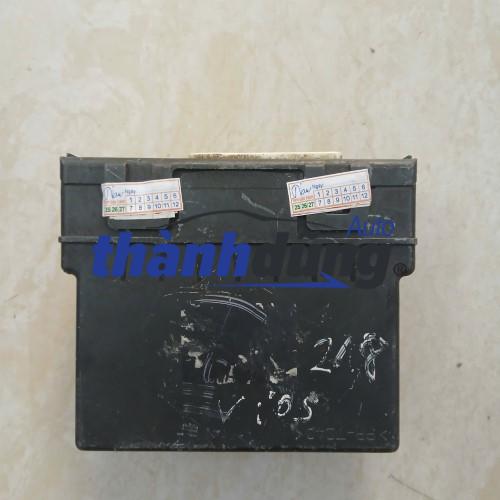

HỘP ĐIỀU KHIỂN ĐIỀU HÒA TOYOTA VIOS 2016 | 886500D780

HỘP ĐIỀU KHIỂN ĐIỀU HÒA TOYOTA VIOS 2016 | 886500D780 hay còn gọi là Hộp điều khiển máy lạnh, Hộp ECU điều hòa, Module điều hòa, Âm ly máy lạnh. Đây là “bộ não” của hệ thống điều hòa có dạng hộp chữ nhật nhỏ, được làm bằng nhựa với nhiều giắc cắm. Nó là một thiết bị điện tử có nhiệm vụ tiếp nhận tín hiệu từ người dùng (nút bấm trên bảng điều khiển) và các cảm biến, sau đó tính toán để điều khiển các bộ phận như lốc lạnh, quạt gió, và các cửa gió hoạt động sao cho đạt được nhiệt độ mong muốn.

HỘP ĐIỀU KHIỂN ĐIỀU HÒA TOYOTA VIOS 2016 | 886500D780 tương thích:

• TOYOTA VIOS 2014-2021
• TOYOTA YARIS 2014-2021

Hình dạng và Cấu tạo của Hộp điều khiển máy lạnh

• Bên ngoài: Thường là một hộp nhựa cứng hình chữ nhật hoặc hình vuông (kích thước thường nhỏ hơn ECU). Màu sắc phổ biến là đen hoặc xám.

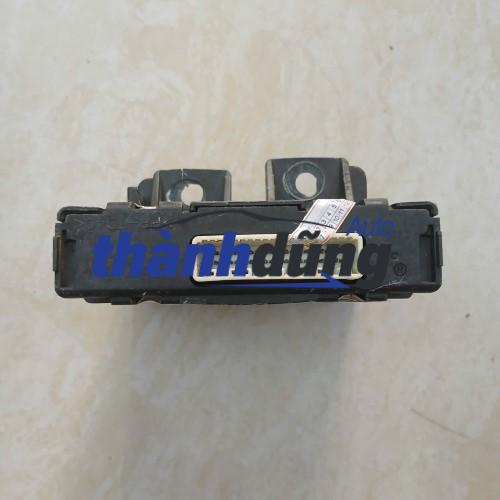

• Cổng kết nối: Trên thân hộp có các ổ cắm (giắc điện) với rất nhiều chân kim loại (pin) để kết nối với bó dây điện tổng của xe.

• Bên trong: Chứa các bảng mạch điện tử phức tạp (PCB) với các linh kiện gồm:

  • Vi xử lý (MCU)

  • Mạch xử lý tín hiệu cảm biến

  • Mạch điều khiển motor cánh gió

  • Mạch giao tiếp ECU động cơ

  • Chức năng tự chẩn đoán lỗi

Vị trí lắp đặt của Module điều hòa

Vì là bộ phận điện tử nhạy cảm, nó thường được đặt ở những nơi khô ráo trong khoang cabin không đặt trong khoang động cơ. Nhờ đó, tránh nhiệt độ cao của khoang máy và dễ kết hối với hệ thống điều hòa.

Vị trí phổ biến

• Sau bảng điều khiển trung tâm taplo

• Sau cụm điều khiển điều hòa

• Gần hộp gió / dàn lạnh

• Một số xe: bên trong taplo, phía ghế phụ

Chức năng và Nguyên lý hoạt động của Âm ly máy lạnh

Chức năng chính của

1. Điều khiển lốc lạnh: Quyết định khi nào đóng hoặc ngắt ly hợp từ của lốc lạnh dựa trên áp suất ga và nhiệt độ giàn lạnh.

2. Kiểm soát nhiệt độ: Tự động điều chỉnh độ lạnh dựa trên thông số người dùng cài đặt và nhiệt độ thực tế trong xe.

3. Bảo vệ hệ thống: * Chống đóng băng: Ngắt lốc lạnh nếu giàn lạnh quá lạnh để tránh đóng đá, gây tắc nghẽn luồng gió.

   • Bảo vệ áp suất: Ngắt hệ thống nếu áp suất ga quá cao (nguy cơ nổ ống) hoặc quá thấp (nguy cơ hỏng lốc).

4. Điều khiển quạt: Thay đổi tốc độ quạt gió cabin theo chế độ người dùng hoặc chế độ Auto.

Nguyên lý hoạt động:

Bộ phận này đảm nhiệm toàn bộ logic điều khiển điều hòa, bao gồm:

• Nhận tín hiệu từ:

  • Cảm biến nhiệt độ trong cabin

  • Cảm biến nhiệt độ ngoài trời

  • Cảm biến nhiệt độ dàn lạnh

  • Cảm biến áp suất gas lạnh

• Điều khiển:

  • Ly hợp máy nén (hoặc van điều khiển máy nén biến thiên)

  • Quạt gió điều hòa

  • Cánh trộn gió nóng – lạnh

  • Chế độ lấy gió trong / ngoài

• Tự động ngắt A/C khi:

  • Áp suất gas bất thường

  • Động cơ quá tải

  • Nhiệt độ dàn lạnh quá thấp (chống đóng băng)

Dấu hiệu khi Hộp ECU điều hòa bị hỏng

Khi gặp sự cố, hệ thống điều hòa sẽ hoạt động không bình thường dù các bộ phận cơ khí (lốc, ga) vẫn tốt:

• Đèn A/C trên táp lô nhấp nháy: Đây là dấu hiệu báo lỗi hệ thống điều khiển điển hình (đặc biệt trên xe Toyota).

• Lốc lạnh không đóng (Không mát): Dù đã bật nút A/C nhưng lốc lạnh không nhận được lệnh từ hộp để hoạt động.

• Quạt gió không chạy hoặc chạy sai tốc độ: Không thể điều chỉnh quạt to nhỏ hoặc quạt chỉ chạy ở mức cao nhất/thấp nhất.

• Đóng băng giàn lạnh: Gió thổi ra rất yếu mặc dù quạt quay mạnh (do hộp không ngắt lốc, làm giàn lạnh bị đóng đá cản gió).

• Mùi khét điện: Nếu bảng mạch bên trong bị chập cháy.

 Nhiều trường hợp dễ nhầm với hỏng do

• Cảm biến

• Quạt gió

• Máy nén

 Nhưng nguyên nhân thực tế là Hộp điều khiển điều hòa lỗi.

Các bộ phận liên quan mật thiết đến Hộp điều khiển điều hòa

Để hộp này hoạt động, nó cần sự phối hợp của:

1. Bảng điều khiển: Nơi bạn bấm nút chọn nhiệt độ.

2. Cảm biến giàn lạnh: Đo độ lạnh thực tế của giàn.

3. Cảm biến áp suất: Báo tình trạng ga trong hệ thống.

4. Lốc lạnh: Bộ phận thực thi lệnh làm lạnh.

Do đây là linh kiện điện tử có giá thành tương đối cao, khi điều hòa hỏng, bạn nên yêu cầu kỹ thuật viên dùng máy chẩn đoán (đọc lỗi bằng cổng OBD2) để xác định chính xác lỗi có nằm ở hộp này hay không trước khi thay thế.
